5. E-Guitar

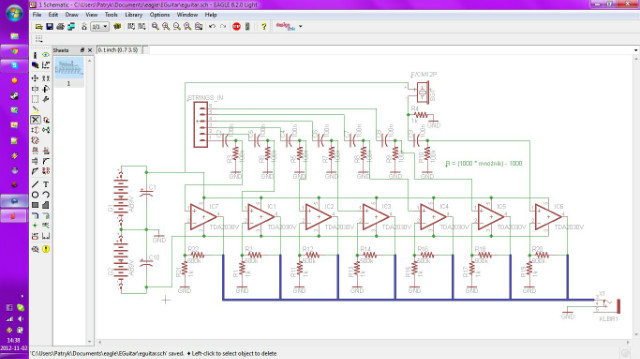

Elektronika (konkretnie przedwzmacniacz) gitarki elektrycznej mojego pomysłu :) Jak widać układ jest bardzo prosty - pojedynczy wzmacniacz operacyjny przydzielony jest dla każdej struny osobno (nie jest to typowa gitara z magnetyczną przystawką). Sygnał z czujników strun przechodzi przez filtry górnoprzepustowe (które prawdopodobnie będą regulowane),  a następnie dociera do wzmacniaczy i do gniazda mini jack 3,5 mm. Wszystko jest zasilane bateriami 2x 9V, gdyż potrzebujemy tu symetrycznego źródła +9V i -9V, jednak w przyszłości chyba dodam gniazdko zasilania. Dodatkowy wzmacniacz połączony jest z czujnikiem piezo, który będzie dodatkowo wzbogacał brzmienie poprzez rezonację pudła (w pobliżu strun). Za kilka miesięcy gitarka będzie sprawna :D
