Jak obiecałem, rozpisuje się.

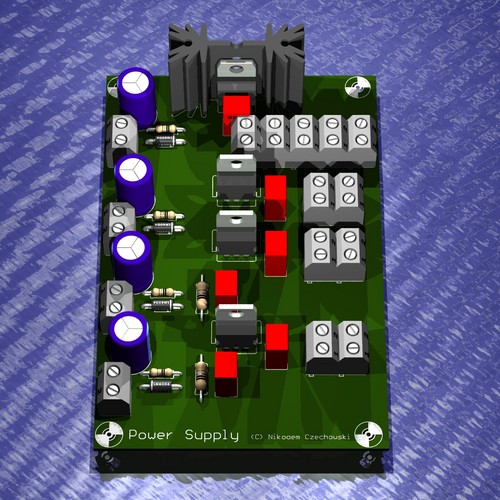

Oto pierwsza podstawowa wersja zasilacza do urządzenia z ostatniego obrazka. Zasilacz to klasyczny układ filtrów CL ze stabilizacją, dla części cyfrowej dwa 7805 oraz z filtrami CLRC i stabilizatorami 7815 i 7915 dla części analogowej. Wszystkie stabilizatory na radiatorach, widać tylko jeden, największy, reszty nie było w bibliotece programu do renderu. Płytka prawdopodobnie zostanie zrobiona od nowa bo mi sie nie podoba, a ponadto nie ma na sobie prostownika i głównego filtra CRC, a doszedłem do wniosku że bez sensu umieszczać go osobno... Stad takie założenie że zrobie ją od nowa. Ponadto nie wiem czy nie zmienie stabilizatorów na jakieś LDO i o mniejszym szumie - coś z lineara może, bądź odpowiednio poustawiane LM317. Zobaczymy.
